PVsyst实用问答,你想知道的都在这里(第一期)

发布时间:2018-04-12    浏览:11502

1、问:光伏支架模型经过太阳跟踪,曲线没有以中午12点为对称点,是什么原因?

图1

如上图,跟踪曲线是以下午一点为对称点进行跟踪,版本更新以前这个问题在之前的版本没有出现过。

【坎德拉学院陈老师答】:出现图1所示情况,是由于在三维建模界面,动态阴影仿真没有采用太阳时(Solar Time)的缘故,PVsyst默认是当地时(Legal Time)。如果采用太阳时,如图2所示的光伏方阵,那么阴影结果是对称的。但需要注意的是,如果光伏方阵附近存在其他障碍物,那么不管是太阳时还是当地时下的模拟,阴影结果一般不会以中午12点对称了。

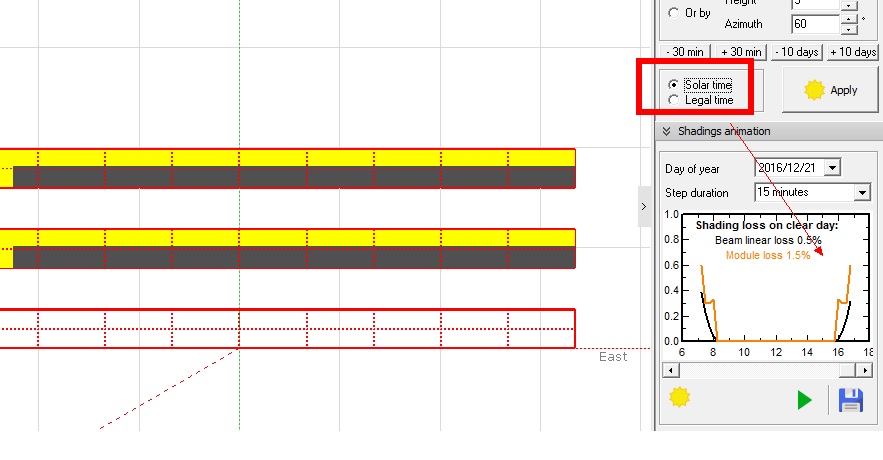

图2

2、问:Preliminary design 里面测算的固定支架最佳倾角和辐射量,与Project design 模型内测算出的最佳倾角和辐射量不符,Preliminary design内测出的数据,大于Project design 模型内实际算出的数据,这是什么原因?

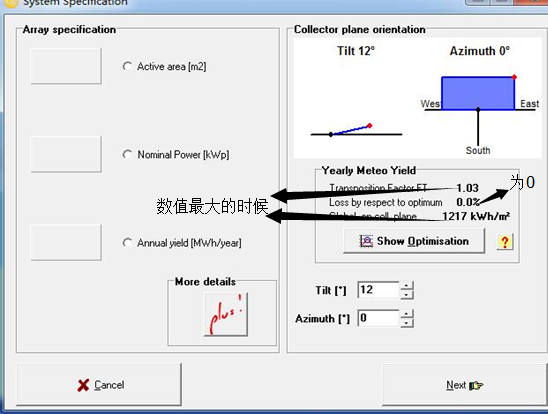

图3

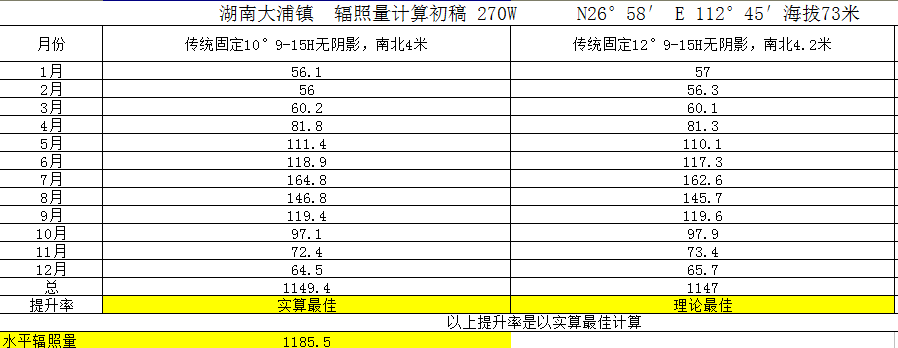

图4

如上图,Preliminary design算出的最佳倾角是12度,但是Project design 模型内测算出的最佳倾角是10度。

【坎德拉学院陈老师答】:Preliminary design 里面测算的固定支架最佳倾角和辐射量,与Project design 模型内测算出的最佳倾角和辐射量应该是相同的。请看PVsyst6.64版本,比如杭州地区(Metenorm数据),25°倾角对应的辐射量均为1263kWh/m2

另外需要注意的是:”Orientation”界面的全年总辐射量是根据月份的气象数据进行选择的,供用户来快速选择最佳倾角,但此值和实际模拟结果中对应的全年辐射量会些有差异。

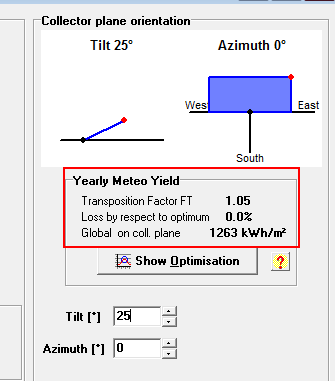

图5

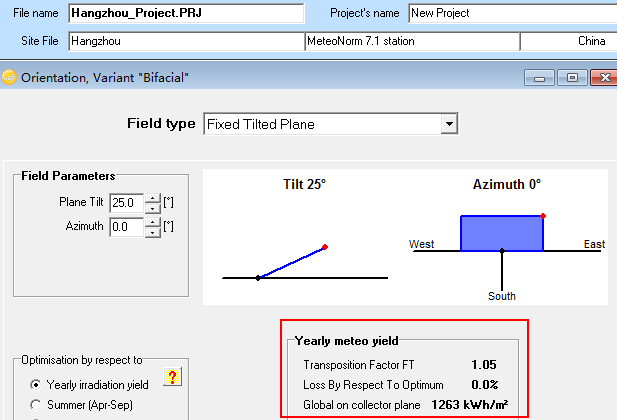

         图6



3、问:项目固定支架辐照量,有些区域测算的结果9点-15点无阴影辐照量会小于水平辐照量。

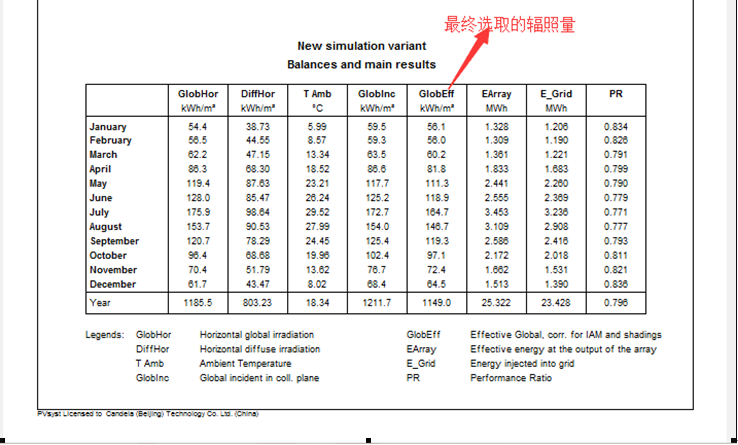

图7

【坎德拉学院陈老师答】: 光伏平面的辐射量GlobInc,一般要受到阴影遮挡(ShdLoss)、相对投射率IAMLoss、灰尘遮挡SlgLoss三个损失因素的影响,最终到达光伏组件内部有效的辐射量

为GlobEff,GlobEff=GlobSlg=GlobInc-ShdLoss-IAMLoss,如果光伏组件的安装倾角较小,三个损失影响较大的话,GlobEff是有可能小于GlobHor。

4、问:使用NASA数据测算辐照量时,无法选择NASA数据,这是什么原因?

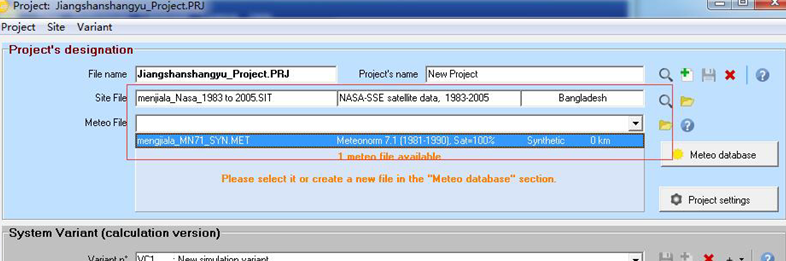

图8

【坎德拉学院陈老师答】:出现图所示情况,是由于导入的NASA气象数据没有自动生成小时气象数据。每次导入NASA月份气象数据后,需要打开“Database”,生成小时的气象数据,如下图所示。

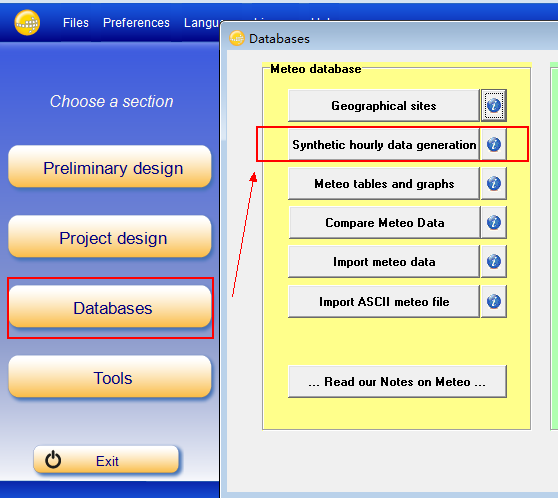

图9

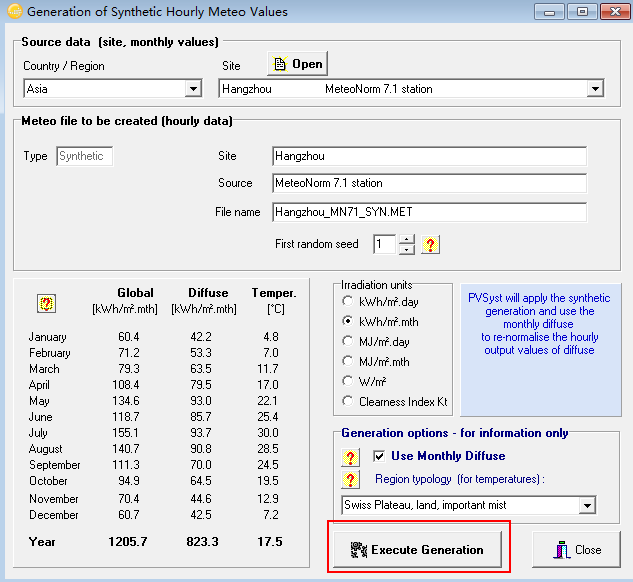

图10
