PVsyst实用问答,你想知道的都在这里(第二期)

发布时间:2018-04-12    浏览:487

1、问:PVsyst可以导出逐时的光伏出力吗?

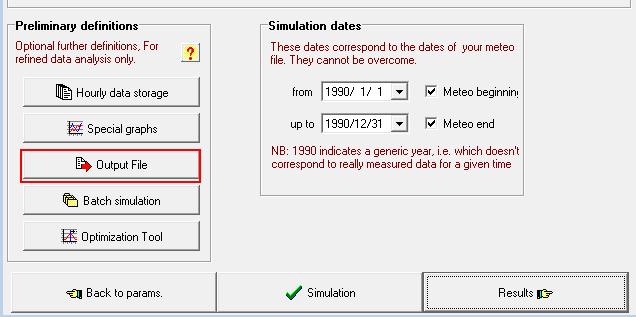

【坎德拉学院陈老师答】:可以的,打开PVsyst模拟界面,点击“OutPut File”按钮,即“导出文件”,如图1所示。

图1

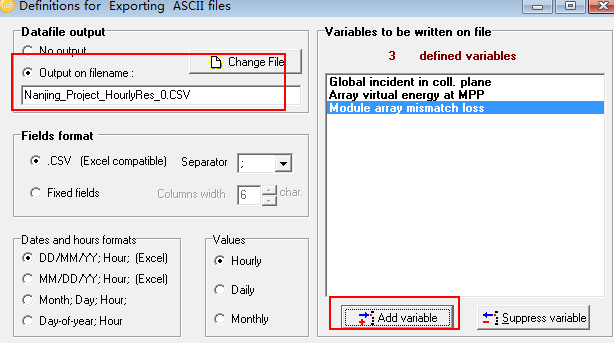

打开后出现图2所示界面,在默认情况下,PVsyst模拟仿真后不会输出任何文件,但是我们可以选择输出文件并且设置输出文件的相关格式,如日期时间格式,数值的分隔符号,数值的时间跨度是以小时、月份还是天为单位显示。右侧有空白选项框,根据自己的需要选择相应的变量,如图2从上到下的变量分别为光伏平面的总辐射量、直流端光伏方阵的最大功率输出、阵列失配损失。如果变量不够,可以点击“Add variable”增加变量。完成设置操作后,就可以进入到仿真步骤,仿真结束后可得到csv后缀格式的文件,从里面就可以找到我们需要的数据。

图2

2、问:在PVsyst6.64版本,阴影遮挡曲线出现一定的漂移,请问是什么原因?

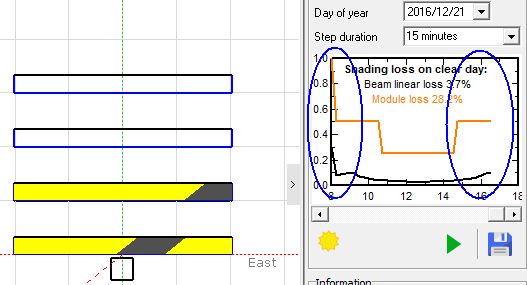

坎德拉学院陈老师答】:对于PVsyst6.64版本,在三维建模实时阴影演示画面,如图3所示,光伏方阵最前排中间的正南方有一个长方体障碍物,使用太阳时(Solar Time)模拟,以中午12时为分界点,可看到冬至日上午和下午的阴影轨迹并不相同。据了解,这个是程序的一个小问题,在三维建模界面不管是按太阳时还是法律时(中国为北京时),默认都按法律时进行模拟。

图3

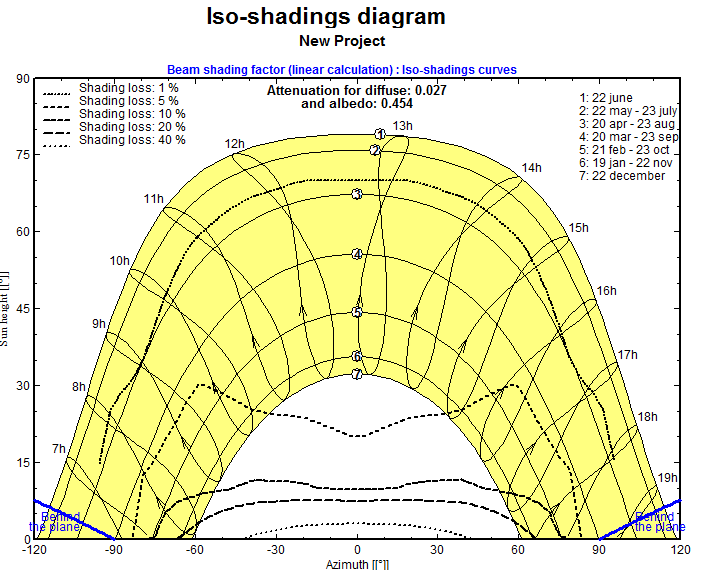

但这个并不影响项目发电量模拟的准确性, 从模拟结果的ISO shading diagram(遮挡系数的图形化表示)来看,横坐标是太阳的方位角,当太阳的方位角为0时,上午和下午的阴影损失值是对称的。

图4

3、目前PVsyst组件库文件中有双面电池组件吗?

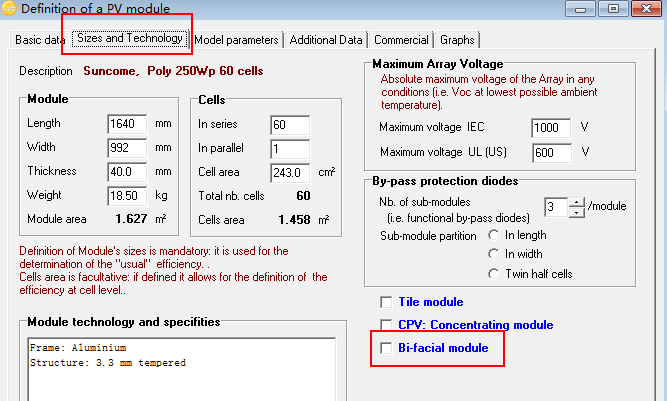

坎德拉学院陈老师答】:目前PVsyst收录的双面电池组件比较少,因此对于用户来说,一般需要自行建立双面电池组件的PAN文件,双面电池组件的PAN文件建立比较简单,和常规的组件一样,只是双面电池组件多了一项双面发电系数(Bificial Factor),我们可以打开任意一个组件,如图5所示。找到组件的“Size and  techonology”选项卡,可以看到Bi-Ficial module前面是没有勾选的,勾选后,输入双面发电系数即可(该系数是STC条件下,反面的组件转换效率与正面的组件转换效率之比)。

图5

4、赤道附近的最佳倾角是不是接近0度?

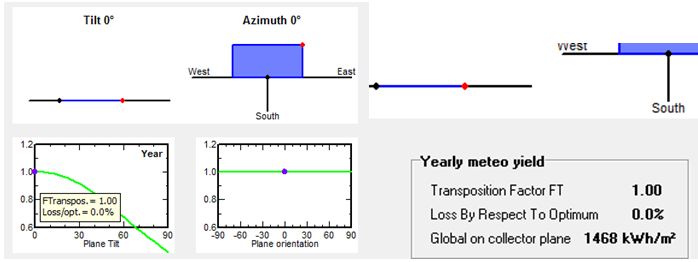

坎德拉学院陈老师答】:导入印度尼西亚(赤道附近)的Meteonorm气象数据,在PVsyst倾角和方位设置界面,调节倾角,图6右分别为FT(斜面辐射与水平面辐射之比)、相对于最优化的损失、光伏平面辐射量,当FT最大时,相对于最优化的损失为0%,倾斜面的总辐射量最大。图6左显示,当倾角从0度不断增加时,FT的值不断降低,在0度时的FT为最大。因此,赤道附近的最佳倾角可按0度处理。

图6

5、关于冬夏季节两种倾角的模拟,出现这种错误,怎么解决?

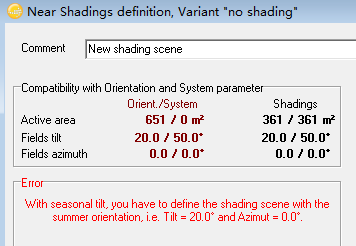

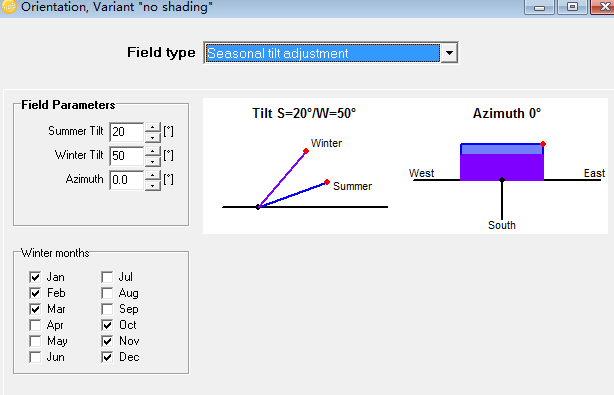

坎德拉学院陈老师答】:对于冬夏季节两种倾角的模拟,在三维建模当中,一般按夏季的倾角进行建模,如图7所示夏季倾角20度,冬季倾角50度,所以三维建模阵列的倾角就需设置为20度,而不能出现两种角度,否则会出现红色英文提示,如图8所示。

图7

图8

6、在PVsyst中调出倾斜面辐射量的时候,Albedo factor是什么含义呢?需要设置成多少?

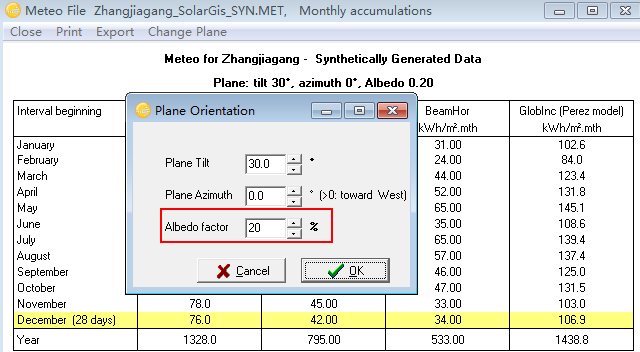

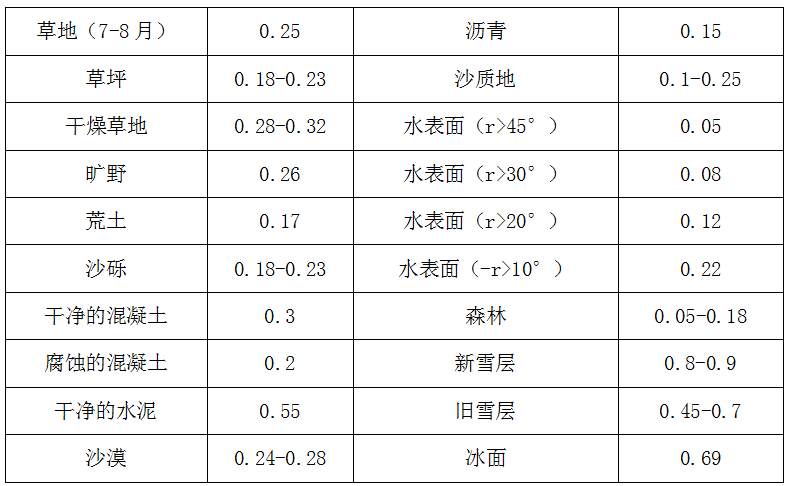

坎德拉学院陈老师答】:光伏组件倾斜面接收到的辐射量主要是三部分,太阳的直接辐射、天空的散射辐射和地面的反射辐射,反射辐射和地面的反射率(反射辐射量与入射量之比)有关,反射率越高,光伏组件接收的反射辐射量就越高。PVsyst默认都设置为0.2,因此当我们打开气象数据调节倾角获取不同倾角的月度辐射值时,也是采用0.2默认值的,如图9。图10为不同材料的反射率,大家可以调节,然后观察光伏电池板正面的总辐射变化。

图9

一般情况下,由于反射辐射的占比非常小,无特殊应用的,可考虑默认值。而对于双面电池组件,背面接收的反射辐射量比正面要高,不同的场地,实际的发电量也不相同,因此需要根据实际情况调节PVsyst软件里面的地面反射率值,这样准确性更高。

图10 不同材料的反射率
