PVsyst实用问答,你想知道的都在这里(第三期)

发布时间:2018-04-12    浏览:611

1Report里面的光伏平面辐射量和Orientation里面的光伏平面辐射量有差异,Why

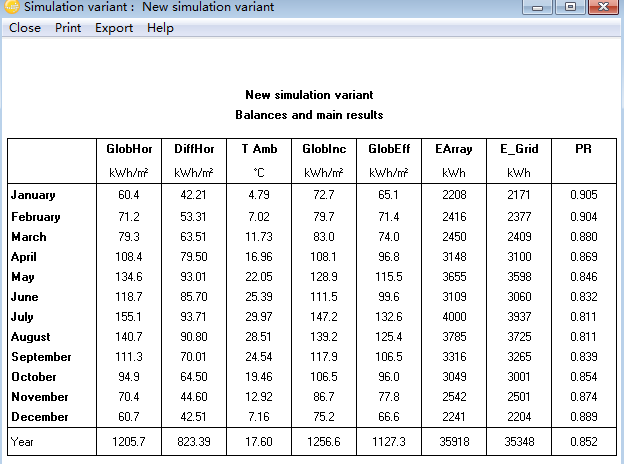

【坎德拉学院陈老师答】:如图1所示,项目地为杭州,气象数据的来源是Meteonorm7.1软件,光伏安装倾角25°,在Oritentation最佳倾角选择界面,软件本身只是使用户能够调节倾角和方位角,便于快速判断最佳倾角和方位角,但具体的辐射量值是粗略的,如图3显示的全年辐射量为1263kWh/m2。如图4所示的仿真模拟后得到的辐射量,这个值是准确值,如图4第四列显示的全年辐射量为1256.6kWh/m2,因此以该值为准。

图1

图2

2、打开某项目地的气象数据(SIT格式),修改某月份的水平辐射量,为何模拟后没有改变?正确的操作应该是怎么样的?

题目的背景:软件查询的气象数据一般为历史平均数据,如果我们有现场实测的月份辐照数据,就可以将实际值填入,修改某项目地的月份气象数据值(SIT格式),但是很多学员反映,修改后,模拟结果中的水平辐射值并未修改过来。

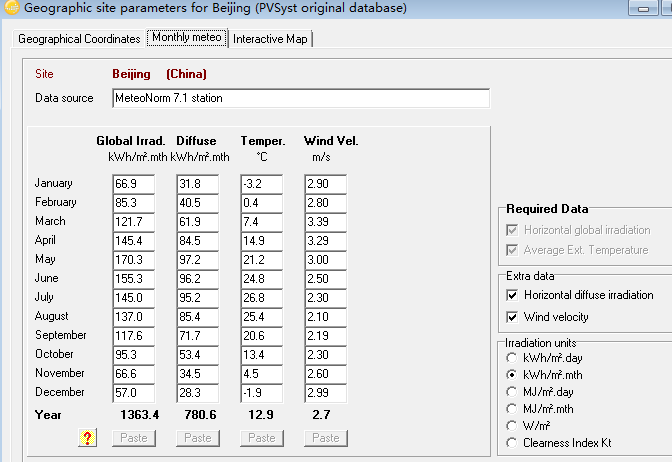

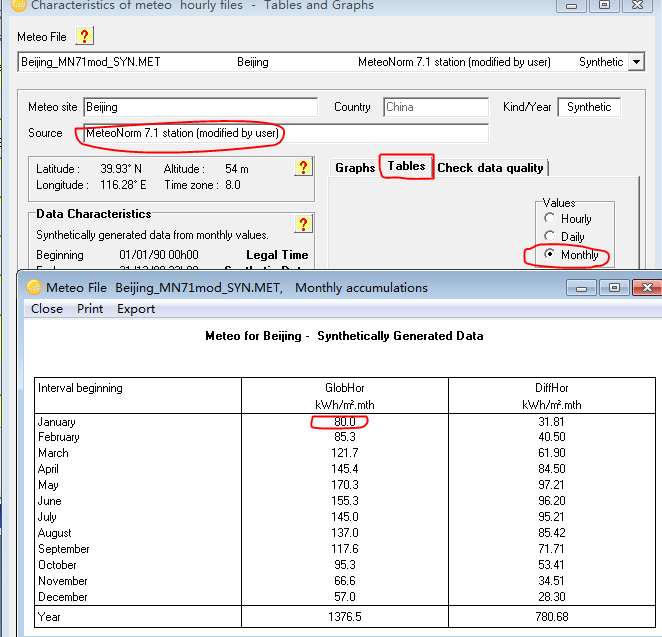

坎德拉学院陈老师答】:正确的操作如下,以北京的Meteonorm7.1气象数据为例,我们打开如图3所示北京项目地的地理信息和月份气象数据界面,将1月份的水平辐射量66.9kWh/m2,更改为80kWh/m2。修改后会弹出保存对话框,如果要覆盖原气象数据,点击OK即可,否则需要修改原文件名。打开数据库Database,点击“Synthtic hourly data generation”,即生成小时气象数据,出现图4所示对话框,点击“Execute Generation”。这样操作后,我们再打开数据库Database,点击“meteo tables and graphs”,如图7所示。注意看图中红色框选的地方,我们发现1月份的辐射量已经被修改过来了。如果不经过上述步骤,是无法进行修改的。

图3

图4

图5

3、关于新建气象站点,卡顿问题的解决方法

坎德拉学院陈老师答】: 很多用户在如图6所示界面,点击“NEW”来新建气象站点的时候,经常会遇到如图6所示问题,即谷歌地图界面卡顿,无反应。由于目前谷歌地图已经被屏蔽无法使用,下面就教大家小技巧。

图6

图7

我们只需要在图6所示界面,点击打开任意一个已经建好的气象站点,然后直接在里面修改其气象站点的名称,经纬度,海拔和时区,点击导入的气象类型Meteonorm7.1或NASA即可。

图8
