PVsyst实用问答,你想知道的都在这里(第四期)

发布时间:2018-04-12    浏览:16144

以下答疑所使用的PVsyst版本为6.66版本,其他版本可参考借鉴。

1、PVsyst三维仿真界面阴影动画轨迹如何解读?如何在某个特定的太阳时下模拟?

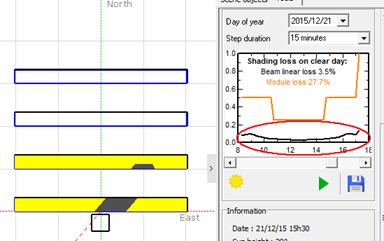

【坎德拉学院陈老师答】:目前PVsyst6.66或6.67版本对三维阴影动画的仿真不同于以往的版本,没有按“Solar time”或按“Legal time”模拟这样的选项。在目前的版本上,默认都是按“Legal Time”模拟,如在中国,法律时间就是北京时间。如图1所示,在距离光伏方阵最前排正中位置约1米左右设立长方体障碍物,照以往的版本,若按太阳时进行模拟,阴影曲线将是对称的,但在太阳时下并不对称。

图1

根据《光伏设计规范》,冬至日上午的9时到下午的15时,方阵前后左右应无阴影遮挡。注意这里的时间是太阳时间。如果我们想通过PVsyst来确认方阵排布前后左右间距是否满足设计规范,需要在太阳时下进行验证。那具体怎么来做呢?

  • 首先:我们需要将当地太阳时的9时或15时转换成北京时间。公式如下:

北京时间= 平太阳时+ 4分/度×(120度-当地所处经度)

真太阳时=平太阳时+真平太阳时差=北京时间- 4分/度×(120度-当地所处经度)+真平时差。

其中真平太阳时差只与日期有关,与该地区所处的位置无关。可在网上查询,冬至日9时真平时差1分22秒。

比如西安,经度为108.93度,太阳时9时对应的北京时间为9:42:55,太阳时15时对应的北京时间为15:42:55。

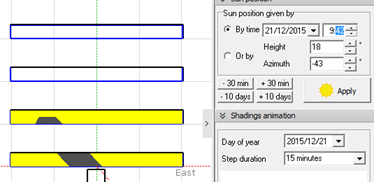

  • 其次:在PVsyst三维仿真界面“Sun position”处选择冬至日,北京时间设置为9:42即可。

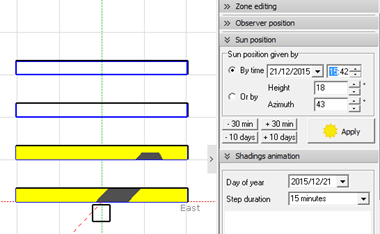

如图2所示,就可以通过阴影模拟结果,来判断当前的间距在太阳9时或15时有无对后排的方阵产生阴影遮挡,如果有阴影遮挡,就可以调大间距。



图2

图3

2、如何将组件的PAN文件导入到PVsyst中?

坎德拉学院陈老师答】:光伏组件的PAN文件制作好以后,一般按照以下步骤操作即可:如图4所示,打开软件的菜单栏,点击“文件”,选择“Import components”,打开后如图5所示。

图4

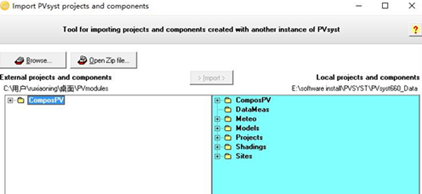

将PAN文件放在桌面,在图5中点击浏览按钮“Browse”,浏览桌面点击确定。逐级点开图5界面左侧的加号+小按钮,找到要导入的pan文件,鼠标单击。界面上的按钮“import”会由灰色不可操作状态变为可操作状态,点击导入即可。

图5

3、组件的电压温度系数可以在PVsyst中输入吗?

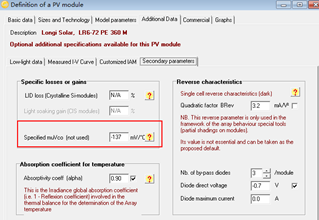

坎德拉学院陈老师答】:PVsyst内部有两个电压温度系数,一是由PVsyst根据其内在模型产生的电压温度系数,另一个是组件实际Datasheet上的数据。实际模拟的时候,用户可以选择其一。如图6为打开某PVsyst组件后的界面,其中在“Addational Data”→“Secondary parameters”,可以看到“Specified muVoc”,这个值是组件实际Datasheet上的数据,是用户可以输入修改的。

图6

4、新建气象站点时,PVsyst界面长时间无反应,该如何解决?

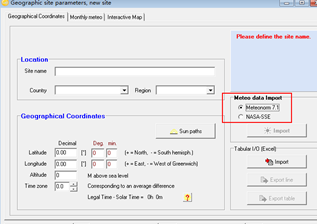

坎德拉学院陈老师答】:由于谷歌地图被屏蔽,在新建气象站点时,可以尝试将网线拔掉,然后打开如图7界面后,快速单击鼠标,切换到“Geographical Coordinates”选项卡。输入相应的经纬度、海拔和时区,右侧可以导入该项目地Meteonorm或Nasa的气象数据。

图7

5、Sat=40%是什么意思?

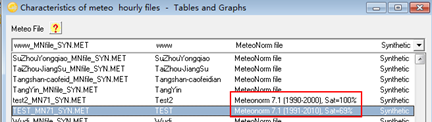

坎德拉学院蒋老师答】:如图8所示,数据源注释为“Meteonorm 7.1 (1991-2000), Sat=69%”,该数值表示该项目地的气象数据采用了地面和卫星数据两种,卫星数据的加权比例。

图8

6、PVsyst能查询到项目地的全辐射、直接辐射和散射辐射吗?

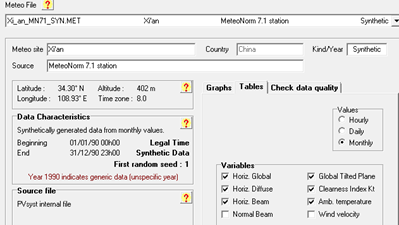

坎德拉学院陈老师答】:打开某气象站点,如图9所示,点击“Tables”选项卡,勾选按“月”显示,在变量类目中,勾选如图6个项目,点击底部“Tables”即可查询项目地的气象数据,如图10所示。

图9

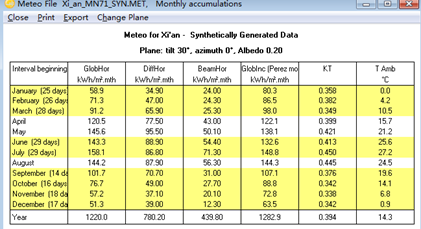

在图10中,从第一列开始分别代表月份的水平面总辐射量、水平面散射辐射量、水平直接辐射量、光伏平面的总辐射量、晴空系数、环境温度。

图10
