PVsyst实用问答,你想知道的都在这里(第五期)

发布时间:2018-04-12    浏览:462

以下答疑所使用的PVsyst版本为6.66或更高版本,其他低版本的也可以参考借鉴。

  • PVsyst中逆变器的功率因素可以调节吗?

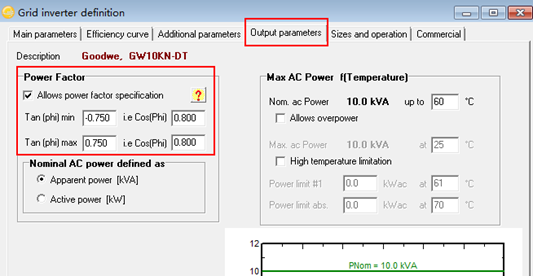

【坎德拉学院陈老师】:默认情况下,逆变器参数中的功率因素是未设置的,但是可以打开逆变器参数,在“Power Factor”选项设置,如图1所示界面,为超前0.8~滞后0.8范围内可调。

图1 逆变器参数界面功率因素调整

  • 某一个系统39块光伏组件,系统里面怎么设置?2个子阵吗?一个用20块,一个用19块组件?

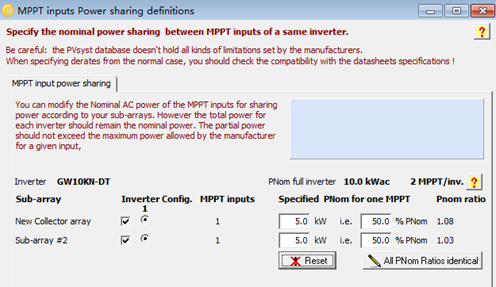

【坎德拉学院陈老师】:如题所示,该光伏系统共使用39块组件,共用一台10kW组串逆变器,其中逆变器的MPPT路数为2路,在系统设置中需要建立两个子阵“Sub-array”,其中第一个子阵接入组串数1路,20块组件,第二个子阵,接入组串数1路,19块组件。在逆变器设置的下方有一个“Power sharing”按钮。如图2所示,需要注意的是图中“Specified PNom for one MPPT”是在逆变器交流侧分摊到每一路MPPT的额定输出功率,如果均衡分摊,那么都为5kW,第1路的容配比为5.4kW/5kW=1.08,第2路的容配比为5.1kW/5kW=1.02,一般情况下,按图下设置即可。

从该案例可知,如果同一个组串逆变器里面出现了两种不同种类或不同功率档位的组件,也是可以按图1所示进行设置的。

需要注意的是:对于多路跟踪的组串逆变器,1路MPPT一般可允许接入两个组串,但如果同一路MPPT里面出现了两种不同的组串数,如第1路18块组件,另一路20块组件,而又要接入同一个MPPT,那么这种情况,在PVsyst软件里面,暂时是无法进行设置和模拟的。

图2

  • 有些地方冬季极低温度为-20℃,软件中默认为-10℃,该如何改变?

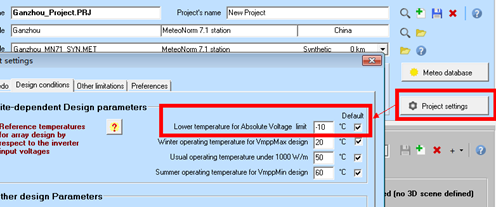

【坎德拉学院陈老师】:如题所示,在进入某项目的系统设置前,打开该项目的首界面,如图3所示,点击右上方“Project setting”小按钮,打开后,选择“Design conditions”选项卡,找到第一项,修改默认的温度,改为-20即可。【请注意操作顺序:以防修改后,仍不起作用】

图3

  • 我创建了一个气象站点,为什么找不到该项目地的气象数据呢?

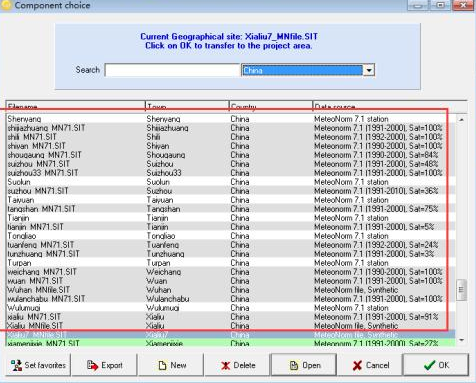

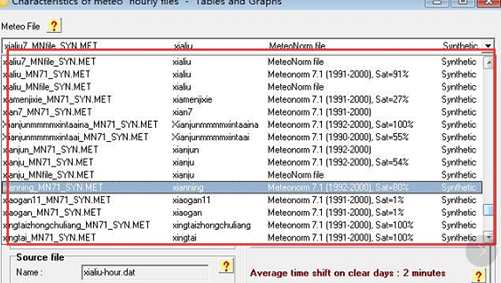

【坎德拉学院陈老师】: 如图4所示,在该项目地的月份气象数据库里面是可以查找到,但是在小时的气象数据库里面却无法查询,遇到这种情况是由于没有生成小时的气象数据文件的原因。打开PVsyst的“数据库”,点击“Generation of Synthetic Hourly Meteo values”,执行即可。

图4

图5

  • 使用PVsyst“Out put File”功能导出的CSV格式的数据文件,如何整理?

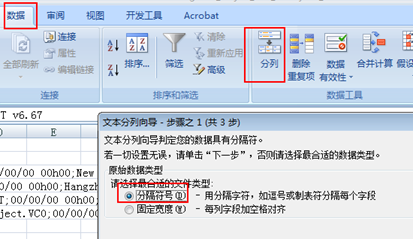

【坎德拉学院陈老师】:导出后打开如图6所示,需要使用到EXCEL的分列功能将数据进行整理。如图7所示。如果分割符号是空格,就选空格,如果是分号,就选分号。

图6

图7

  • PVsyst模拟报告里面的数据小数点可以保留为两位或三位吗?

坎德拉学院陈老师】:如图8所示,点击单位按钮,设置即可。

图8

  • PVsyst是否支持两种不同角度朝向的方阵,需要建立两个Sub-array吗?系统逆变器如何设置?

坎德拉学院陈老师】:PVsyst是支持的,比如我们的屋顶光伏阵列有南坡和北坡的方阵,需要统一接入同一台逆变器。那么就可以使用该软件的“Mixed orientation”功能。如图9所示,需要分别建立两个子阵,建立完后,在图9选择“Mixed #1 and #2”,将两种朝向的方阵合并后,那么系统设置中只需要一台逆变器即可。

图9
