PVsyst实用问答,你想知道的都在这里(第六期)

发布时间:2018-04-12    浏览:1322

以下答疑所使用的PVsyst版本为6.66或6.67,其他版本可参考借鉴。

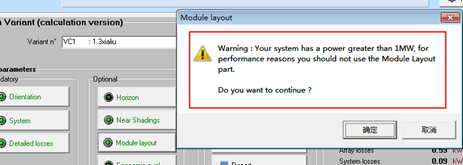

  • 当光伏装机容量超过1MW后,点击组件布置Layout按钮,出现图1所示弹出告警框,如何解决?

图1

坎德拉学院陈老师答】:PVsyst软件隐藏参数设置界面对拟模拟仿真的光伏装机容量做了一定的限制,如图2所示,打开PVsyst软件的首界面,依次点开菜单栏“Preferences”→“Edit hidden parameters”,选择图2所示类目(Category)。可以看到,当光伏装机容量超过1MW,打开“Layout”功能,将会弹出“Warring”(警告),如果超过了5MW,那么“Layout”功能将无法使用。如果要解决这个问题,需要将限值1000或5000进行修改,即如果待模拟的容量为1.2MW,仅将1000修改为1600即可,告警对话框将不会弹出。

图2

2.如何使用PVsyst的优化功能(Optimization tool)?

坎德拉学院陈老师答】:打开PVsyst模拟界面,选择高级模拟,如图3所示,打开“Optimization tool

首先选择待优化的参数(Parameters,如倾角(Title)、方位角(Orientation)、GCR(土地利用率)、前后间距(Pitch)等,其次设置参数的变化范围(最小值和最大值)以及步长,可以选择单参数优化,也可以双参数优化。如图4所示,一般来说,单参数优化的时间会比较短,多参数的优化时间较长。

图3

图4

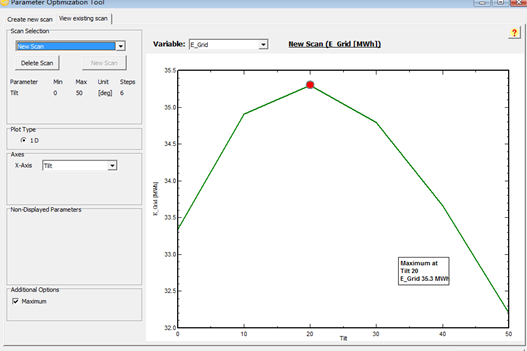

如图5所示为单参数安装倾角的优化,当其他参数不便,角度变化时的曲线,从图可知,20°时,发电量最高。

图5

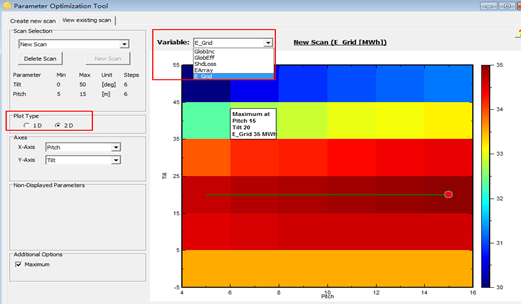

图6为倾角和间距的双参数优化,横坐标为间距,纵坐标为角度,图上不同的颜色代表发电量的大小,颜色越红表示发电量越高(间距越大),颜色越蓝表示发电量越低(间距越小,倾角越大)。图中的小红点表示PVsyst推荐值。理论上,倾角不变的情况下,间距越大,前后排受阴影遮挡的影响就越小。我们可以图像呈现方式切换到1D模式(1D和2D两种),从曲线也可以直观地了解间距和发电量之间的关系。

【Tips】模拟结果中对于参数的评估可以从发电量(Egrid)、方阵输出电量(Erray)、光伏平面实际接受的有效辐射量(GlobEff)、遮挡损失(Shdloss)、光伏平面辐射量(GobInc)等5个变量。如图7

图6优化结果界面(2D模式)

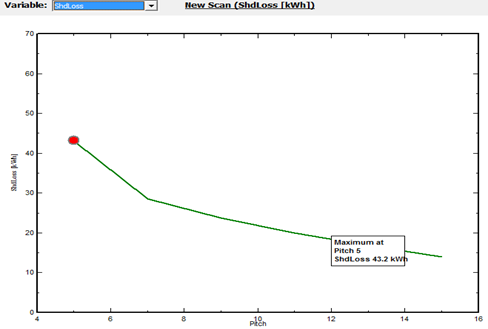

图7 阴影遮挡损失和间距的关系(1D模式)

  • 两种不同方位的光伏阵列接入同一台逆变器,逆变器该如何设置?

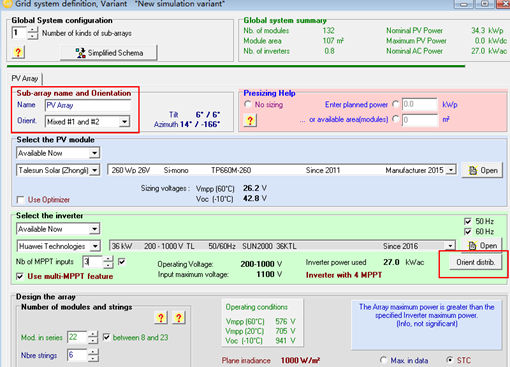

坎德拉学院陈老师答】:某光伏方阵的朝向不一致:第1至3串(倾角6度,方位角14°),第4串至第6串(倾角6°,方位角-166°),在PVsyst系统设置界面,需要将Orientation1#和Orientation2#合并,即选择Mixed #1and#2,如图8。

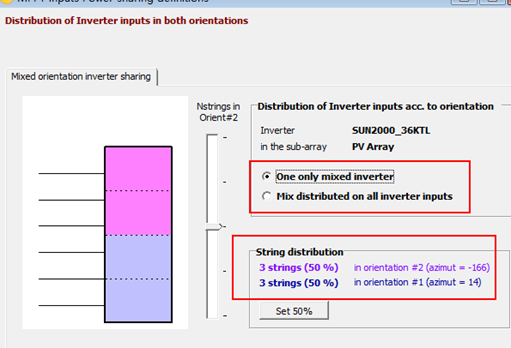

选择逆变器后,点击“Orient distib.”按钮,如图9所示,因为两种方位角的方阵占比都是50%,因此可用鼠标点击“调整按钮”,设置好比例50%即可。如果不同朝向的方阵组串比例设置值和三维模型的实际方位角不一致,系统会报错。

图8

图9



  • 关于PVsyst的升级问题

坎德拉学院杨老师答】:目前PVsyst软件不会自动升级,需要自己下载新版,覆盖老版本或并列安装。目前PVsyst支持一年内免费升级,一年满后需要付费升级。
