温馨提示:以下答疑部分所使用的软件版本为PVsyst6.66或6.67版本,其他版本的可以参考借鉴。

  • PVsyst能不能输出一整年的每个小时的光照和温度数据?

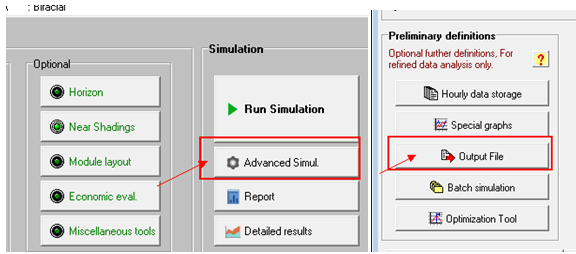

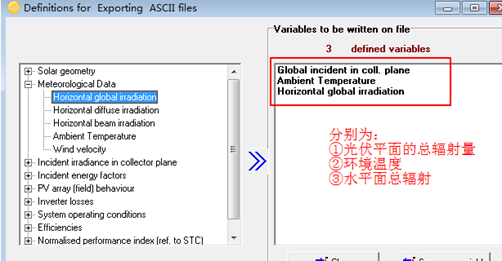

坎德拉学院杨老师】:在并网系统设计的首界面,在“Advanced simul.里面的output file里面进行设置,默认情况下软件仿真后是不会输出任何文件的,即在“Datafile output”选项,默认是选择“No output”(即不输出任何文件),但是我们可以选择“Output on filename”,并设置好保存文件的路径(默认或自定义)。模拟完成后,会自动生成小时的文件,用Excel打开即可。但由于文件一般是Csv格式,以空格或分号为分隔符,可使用Excel的分列功能将数据分列呈现出来。图2为选择变量对话框,红色框里面的三个变量分别为光伏平面发总辐射量、环境温度和水平面的总辐射量。

图1

图2

  • 当组件和逆变器的配置完成后,出现如下图,该如何设置?

【蒋老师&陈老师】:我们都知道,对于光伏电站容配比的优化,PVsyst软件发挥着非常重要的作用。容配比反映了逆变器和其所接入方阵额定容量之间的关系,其数值等于方阵的STC功率与该逆变器额定输出功率的比值。

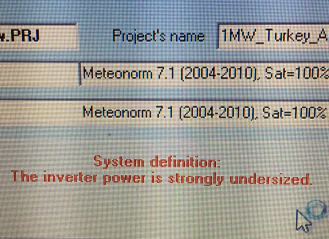

很多用户在系统配置时经常会遇到如图3这样的提示,即“配置的逆变器型号轻微(严重)过小或过大”(The inverter power is slightly or strongly undersized or oversized),其实PVsyst软件隐藏参数里面对容配比的上限有一定的设置,如果用户配置的容配比超过了软件设置的阀值,自然会出现这些提示。

一般情况下,“Slightly undersized or oversized”是不影响模拟的,但是如果是“Strongly undersized or oversized”,那么软件将无法进行模拟,需要重新设置组件数量和逆变器型号,调整容配比。

图3

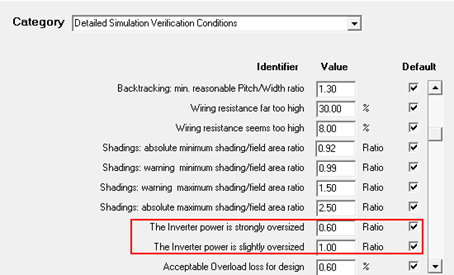

如图4所示,在隐藏参数里面,如果容配比为0.6及以下,那么说明逆变器配置严重过大,会提示“The inverter is strongly oversized”。如果容配比在“0.6以上1.0以下”,会提示“The inverter is slightly oversized”。

图4

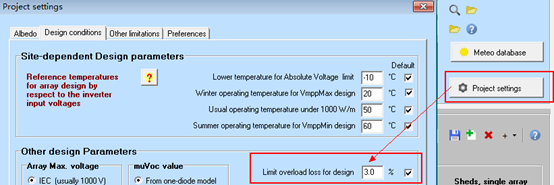

如图5所示,软件内部对超配的系数也进行了设置,PVsyst对于系统容配比的合理建议值为1.25-1.3之间。那什么样的情况下,PVsyst会出现“The inverter power is slightly or strongly undersized”。PVsyst的判断原则是根据过载损失百分比的大小,过载损失是指光伏方阵的最大输出超过了逆变器允许的额定功率,因此产生了所谓的弃光。如果模拟得到的全年过载损失超过了3%,会提示“inverter strongly undersized”,如果过载损失值0.2%-3%之间,会提示“inverter slightly undersized”。而3%这个数值可以在“Project setting”里面进行调整。如图6所示。

图5

图6

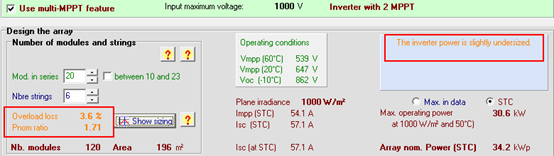

举个栗子】,如图7所示,我们将Project setting里面的“Limit overload loss for design”由3%设置为6%那么即使容配比增加到1.71,过载损失(Overload loss)为3.6%,那么系统设置界面的逆变器下方就会显示“The inverter power is slightly undersized”。在这样的情况下,PVsyst软件还是可以进行模拟的,而常规的3%设置是暂无法进行模拟的。

图7

  • 双面电池组件系统可以在PVsyst软件中模拟吗?

坎德拉学院陈老师】:可以的,据了解,双面电池组件的发电量仿真功能是逐步开发和完善的,该功能首次出现在6.6.0版本,可模拟的系统类型是固定式安装方式,截止到6.67版本发布后,中间有了3次较大的功能完善,可以说对于6.65至6.67版本,固定式倾角安装的双面电池组件系统,我们可以根据实际情况,如实际站点的气象数据、双面组件发电系数、组件离地高度、地面的反射率、组件的透光率、组件背面辐射的不均匀损失等参数进行设置,那么得到的发电量也是较为准确的。

平单轴跟踪式双面电池组件系统的模拟将出现在今后的版本。

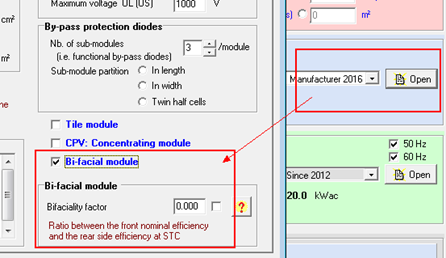

目前PVsyst收录的双面组件panfile很少很少,国内几乎暂未收录。因此用户实际在模拟的时候需要开启双面系统的功能,如图8所示。打开某组件参数对话框,在“Size and techonology”里面有一个“Bi-facial module”系数,填入双面组件的双面发电系数即可,其他的参数如开路电压、短路电流、工作电流、工作电压、温度系数、尺寸面积、正负公差等该需要填入的信息请大家根据实际填入即可,并另保存到电脑本地。

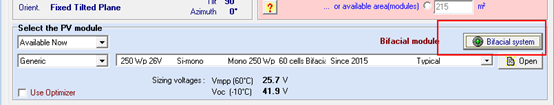

退出组件参数对话框后,在系统设置界面就会出现“Bifacial system”,即双面组件系统设置,如图9所示。

关于参数的设置和各个损失的含义等专项,公众号答疑环节暂不赘述,我们在坎德拉的网校在线视频课程(PVsyst从入门到精通V2.0课程)专门为大家讲解http://www.candela.eduwind.cn
