PVsyst实用问答,你想知道的都在这里(第八期)

发布时间:2018-04-12    浏览:272

温馨提示:以下答疑部分所使用的软件版本为PVsyst6.66或6.67版本,其他版本的可以参考借鉴。

1、Report损耗图中的各项损失比例的乘积等于PR吗?

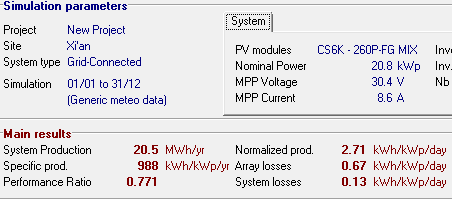

坎德拉学院陈老师】:下图1为从某20kW光伏发电系统的报告中截取的损耗图,该系统的PR值为77.1%。为了准确起见,损失比例中的小数点从默认的1为调到了3位。从损耗图中可知,光伏平面的总辐射量比水平总辐射增加5%。实际值算PR的时候,该项是不能接入的。如表1,实际计算的PR值为

97.51%*97.46%*97.00%*98.58%*94.36%*97.77%*100.48%*98.00%*98.90%*99.10%*97.70%*97.59%=77.1%。因此和实际报告中模拟的PR值基本上是一致的。

图1

图2

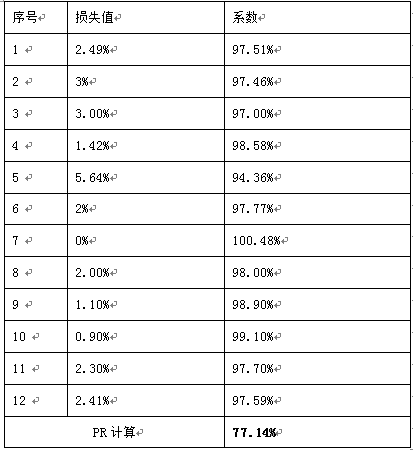

表1 损失系数和PR计算

2、SolarGis气象数据无法导入到PVsyst是什么原因?

坎德拉学院陈老师】:当获取到Soalrgis历史多年的月份平均气象数据后,需要将该气象文件放在电脑桌面,否则无法导入到PVsyst。

如图3所示,对于SolarGis气象数据导入格式有两种,分别用颜色标识,其中绿色表示小时的气象数据,橙黄色表示月份气象数据。导入的时候选择对应的格式即可。


图3

3、设置的最佳倾角,和实际布置时的最佳倾角不同,对最后的发电量有没有影响?是否要保持两者角度的一致?例如 Drientation 最佳倾角取25°,实际布置,也就是Near Shading里的最佳倾角按照20°布置了。最后计算的时候,这个发电量有影响么?

坎德拉学院杨老师】:系统会提示你的,让你把Orientation里的角度改的和Near Shading里一致,否则Near Shading按钮是红的,无法进行模拟。

4、PVsyst集成的Meteonorm7数据是20年平均的月数据吗?还是后台导入了更详细的数据?

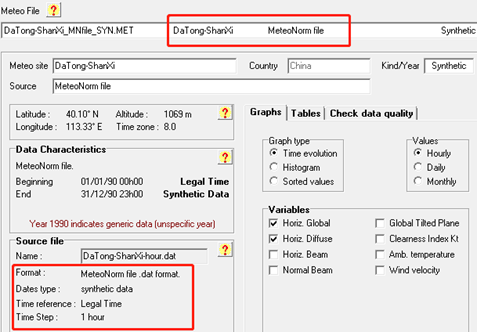

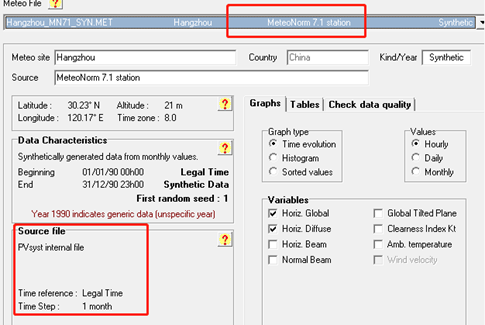

坎德拉学院陈老师】:PVsyst集成的Meteonorm数据是多年的统计平均值,但是需要注意的是内部集成导入的数据时间跨度是月份,而不是小时的。注意看图4和图5,图4是PVsyst内部导入的meteonorm数据,Time step是1 month,而图5是从Meteonorm导出的气象数据,Time step是1hour

图4

图5

5、在系统设置界面,我想调整组串数到21块组件一串,但组串低温下的开路电压超过了逆变器允许的最大电压,该肿么办?

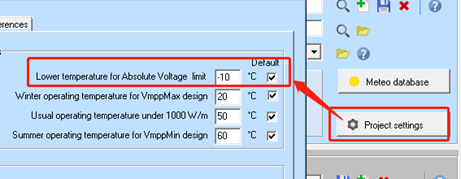

坎德拉学院陈老师】: 默认情况下,PVsyst的最低温度设置为-10℃,在某些项目可能会造成题干中所述的这种问题,因此需要根据当地的实际最低温度设置(如图6所示),如果实际环境温度比-10℃还要高,就可以设置为21块组件一串。

图6

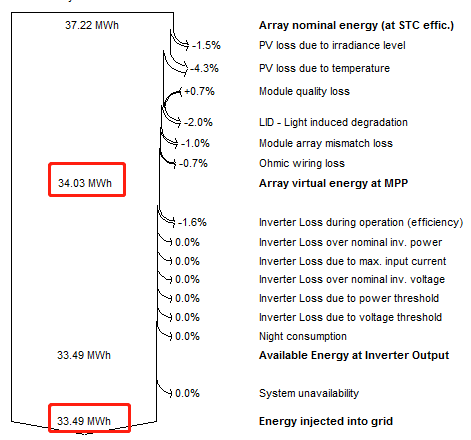

6、Pvsyst损耗图的34.03MWh和33.49Mwh是代表什么意思?

图7

坎德拉学院陈老师】:图7中的34.03是EArrMPP的数值,即实际工况下扣除遮挡损失、灰尘损失、IAM损失后的光伏阵列最大能量输出(Array MPP energy after all array losses),如果没有过载损失(EArrMPP-Earray),那么EArrMPP应该是等于EArray(即光伏方阵到达逆变器直流侧后实际可被利用的能量),33.49是该项目的全年上网电量
